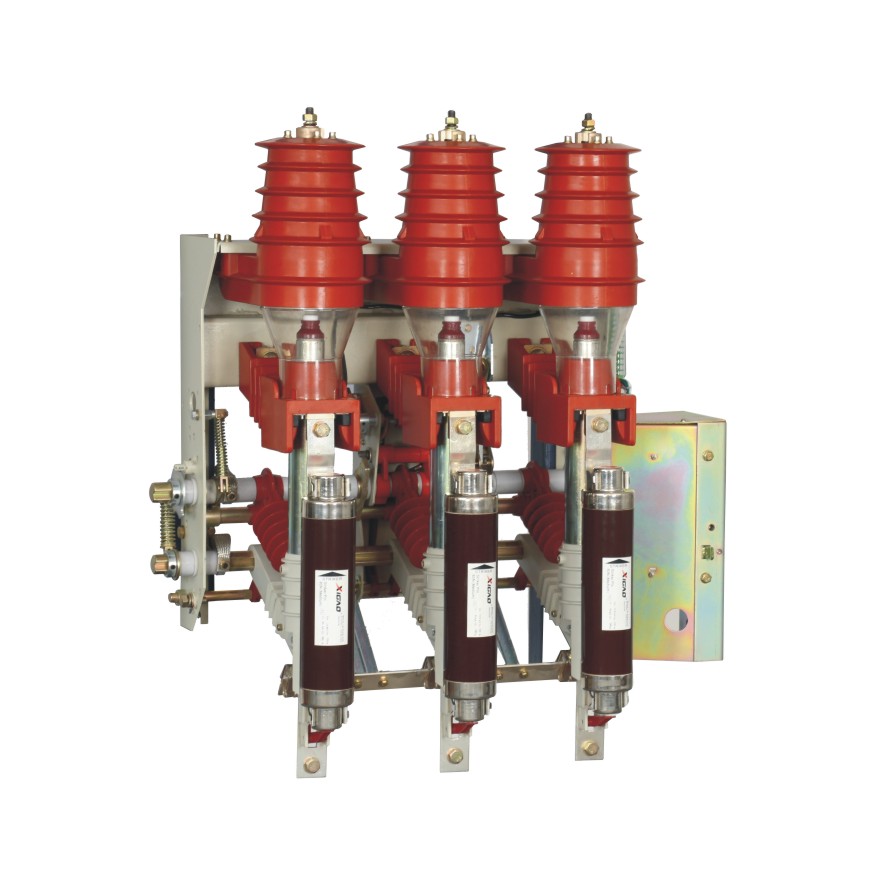

FKN12系列戶內高壓負荷開關及熔斷器組合電器

FKN12系列高壓負荷開關廣泛應用于高壓輸配電設備，鑒于其擁有良好的分斷性能和可靠的短路電流耐受能力，使其能夠勝任任何電網的要求。當開關 與限流熔斷器組合使用時，可以有效保護1250kVA以內的配電變壓器。將FKN12系列開關安裝在開關柜等設備后，具有以下優點： -開關可通過分合閘完全分隔母排隔間和電纜隔間 -由于動觸頭是垂直運動，可以很直觀的看到負荷開關和接地分合閘狀態。 -由于熔斷器座，接地開關都是一體化安裝在開關上，在將負荷開關安裝在設備上后，無需對熔斷器和接地開關另行調試。

產品參數

技術參數

FKN12技術參數
額定電壓	kV	12
額定電流	A	630
額定頻率	Hz	50/60
額定短路關合電流	kA Peak.	67
額定峰值耐受電流	kA Peak.	82
短時耐受電流	kA eff.
1秒		31.5
2秒		25
3秒		20
最大開斷電流（連熔斷器使用時） IEC 62271-105(IEC 420 1990-11)	A	1600
最大熔斷器電流（XRNT 熔斷器）	A	125
額定短時工頻耐受電壓50Hz 1 min,:
- 相間及對地	kV	42
- 斷口間	kV	45
額定雷電沖擊耐受電壓1.2/50μs
- 相間及對地	kV	75
- 斷口間	kV	85
機械壽命	cycles	2000

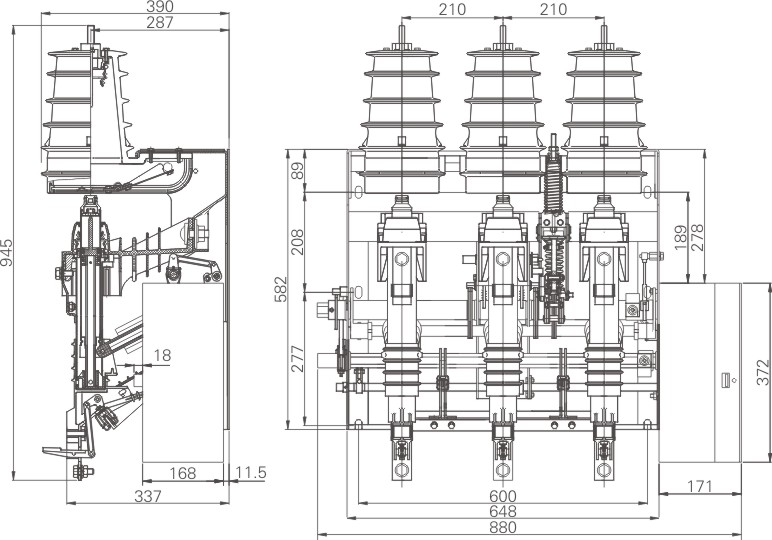

外形尺寸圖
