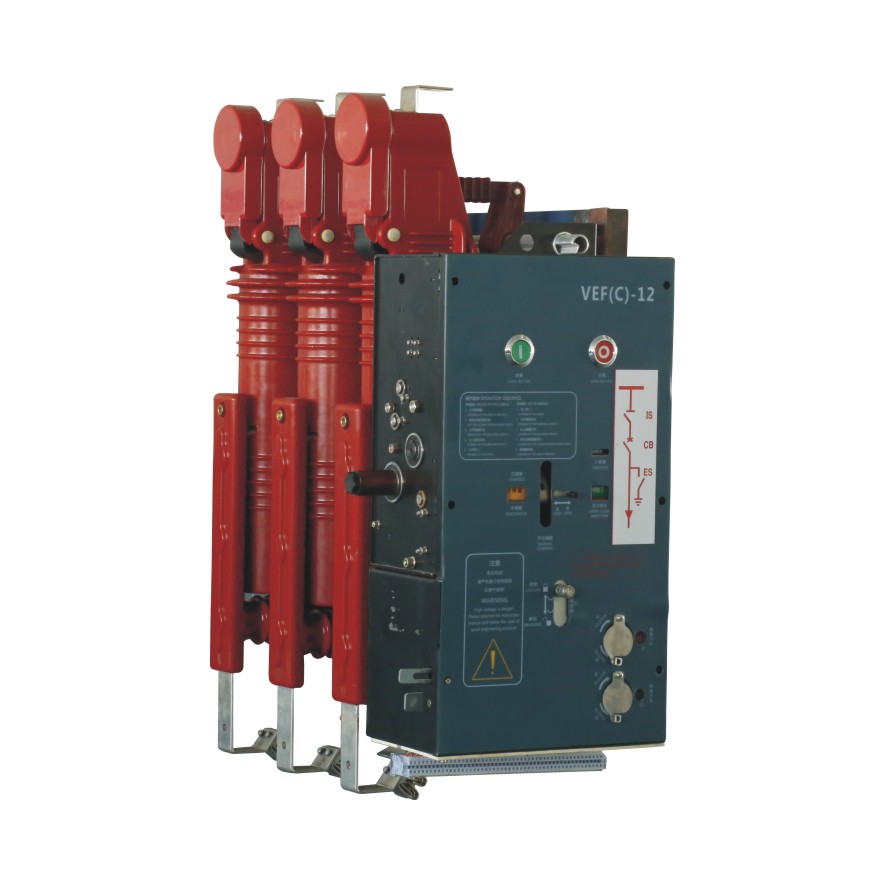

VEF(C)-12GD系列側裝固封式戶內高壓真空斷路器

VEF(C)-12GD系列側裝固封式戶內高壓真空斷路器具有可靠的電氣、機械性能、機構可靠穩定、壽命長。主回路采用固封極柱，提高了斷路器的環境適應性和絕緣可靠性；可靠的機械和電子性能，延長的機械壽命和電子壽命，使斷路器的免維護成為可能。其可用于3.6-12kV電力系統，作為電網設備，工礦企業動力設計的保護盒控制單元，適用于各種不同性質的負荷和頻繁操作、多次開斷短路電流的場合。產品擁有完善的機械和電氣聯鎖裝置，具有極高的操作穩定性和可靠性，確保操作人員和設備的安全，確保用電安全。

產品參數

技術參數

VEF(C)-12GD技術參數
額定電壓	kV		12
(1min)額定短時工頻耐受電壓相間/斷口	kV		42/48
額定雷電沖擊耐受電壓(峰值) 相間/斷口 1.2/50μs:	kV		75/85
二次回路工頻耐受電壓(1min)	V		2000
額定頻率	Hz		50
額定電流	A		630 1250
額定短路開斷電流	kA	20	25	31.5
額定峰值耐受電流	kA	50	63	80
額定短路關合電流	kA	50	63	80
4s額定短時耐受電流	kA	20	25	31.5
額定短時耐受電流持續時間	s		4

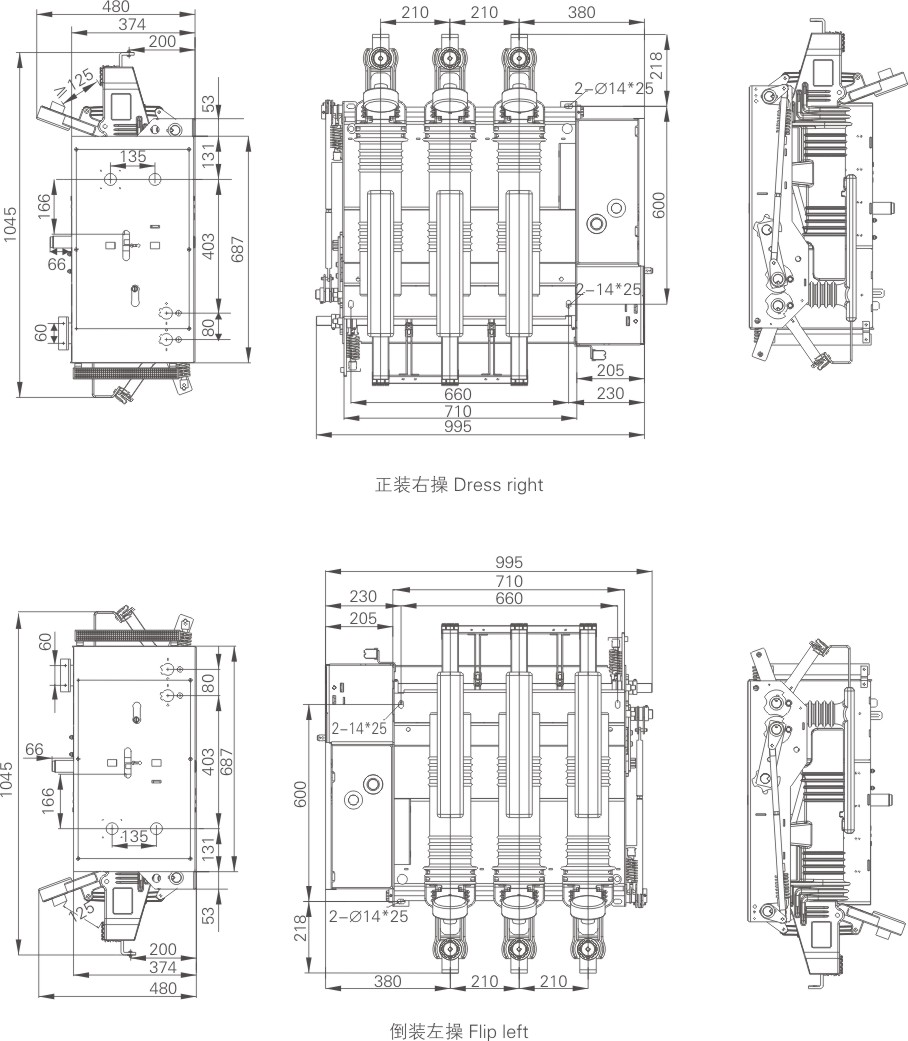

外形尺寸圖
